타이어 지지 장치



▶권리현황
특허 등록번호 : 10-0549016
발명자 : 김재열, 한재호 외 3인



▶기술개요
본 발명은 타이어 지지 장치에 관한 것으로, 보다 상세하게는 다양한 크기의 타이어를 지지할 수 있는 타이어 지지 장치에 관한 것이다.
본 발명에 따른 타이어 지지 장치는 타이어의 양측 비드부 적소에 접촉되어 타이어를 지지하고, 상기 타이어와의 접촉으로 밀폐된 타이어 내부 공간에 공기를 주입하기 위한 타이어 지지 장치에 있어서, 외주면에 상기 타이어의 양측 비드부의 적소가 접촉되도로 일정한 폭을 갖는 후프형상이고, 내측으로부터 외주면으로 이어지는 공기주입구가 소 정 위치에 형성되며, 외경이 상기 타이의 내경보다 작은 범위에서 큰 범위까지 반경반 향으로 확장과 축소가 가능한 확장림과, 상기 확장림을 반경방향으로 가압하기 위한 가 압수단을 포함하는 것을 특징으로 한다.



▶기술특징
타이어의 양측 비드부 적소에 접촉되어 타이어를 지지하고, 상기타이어와의 접촉으로 밀폐된 타이어 내부 공간에 공기를 주입하기 위한 타이어 지지 장치에 있어서, 외주면에 상기 타이어의 양측 비드부의 적소가 접촉되도록 일정한 폭을 갖는 후프형상이고, 내측으로부터 외주면으로 이어지는 공기주입구가 소정 위치에 형성되며, 외경이 상기 타이어의 내경보다 작은 범위에서 큰 범위까지 반경방향으로 확장과 축소가 가능한 확 장림과, 상기 확장림을 반경방향으로 가압하기 위한 가압수단을 포함하는 것을 특징으로 하는 타이어의 지지 장치.

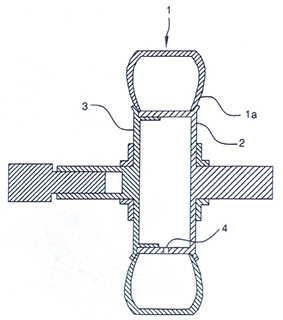

▶도면
